1단계 개념 — 전력망이란 무엇인가
전력망은 전기를 생산하는 발전소와 전기를 쓰는 수용가 사이를 잇는 거대한 연결망이다. 전기를 만드는 곳과 쓰는 곳이 떨어져 있기 때문에, 그 사이를 효율적이고 안전하게 이어 주는 구조가 필요하다. 이 구조를 크게 송전, 변전, 배전의 세 단계로 나누어 이해하면 한국 전력망의 전체 흐름이 보인다.

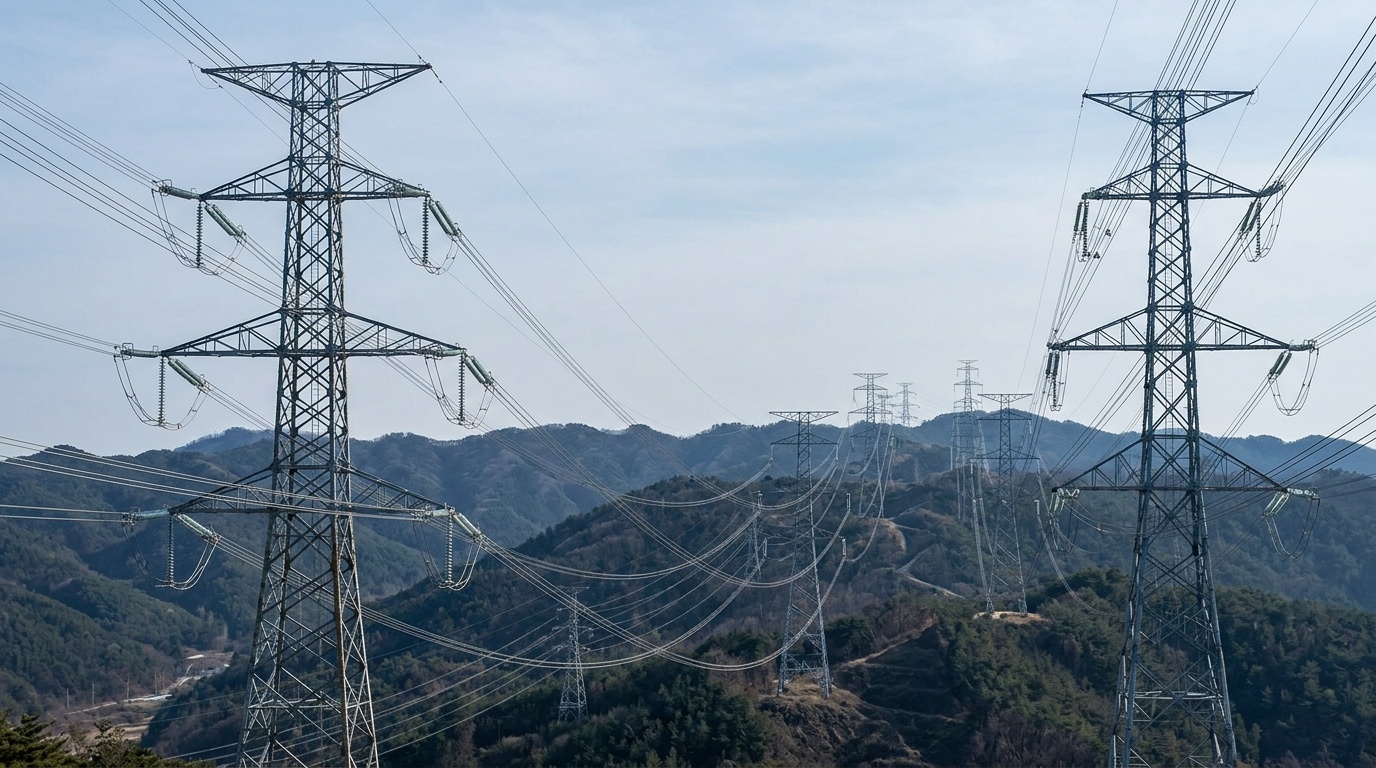

발전소에서 나온 전기는 먼저 송전선을 타고 이동한다. 중간에 변전소에서 전압을 바꾸고, 마지막으로 배전선을 통해 각 가정과 건물로 들어간다. 이 흐름이 끊기지 않고 안정적으로 유지되는 것이 전력 공급 안정의 핵심이다.
2단계 작동 원리 — 왜 고압으로 송전하는가
전기를 먼 거리로 보낼 때는 손실을 줄이는 것이 가장 중요하다. 전선을 흐르는 전류가 클수록 열 손실이 커진다. 그래서 같은 전력을 보내더라도 전압을 높이면 전류를 줄일 수 있고, 그 결과 손실이 줄어든다. 이것이 장거리 전송에 고압을 사용하는 핵심 이유다.
한국에서는 발전소 근처에서 전압을 매우 높인 뒤 송전선으로 보내고, 도시 인근의 변전소에서 단계적으로 전압을 낮춰 배전선으로 넘긴다. 이 단계적 강하가 수용가에 안전한 전압을 전달하는 원리다.
3단계 구성 요소 — 전압 등급과 위상 구조
송전망은 전압의 크기에 따라 여러 등급으로 나뉜다. 보통 초고압 송전선이 장거리 간선 역할을 하고, 그보다 낮은 등급이 지역 분배를 담당한다. 등급이 높을수록 설비 투자와 절연 요건이 커지는 대신 장거리 수송에 유리하다.
주요 구성
- 송전선로: 발전소와 변전소, 변전소 사이를 잇는 고압 선로.
- 변전소: 전압을 올리거나 내리고, 계통을 보호·제어하는 설비.
- 송전탑: 선로를 지면에서 안전거리로 유지하는 구조물.
- 보호계전기: 사고 시 고장 구간을 빠르게 분리하는 장치.
이 요소들이 그물처럼 연결된 구조를 위상(topology)이라 부른다. 일부 선로가 정비되더라도 다른 경로로 전력을 돌릴 수 있도록 여유 경로를 두는 것이 신뢰도를 높이는 방식이다.
4단계 교류와 직류 송전 — 각각의 쓸모
대부분의 송전은 변압이 쉬운 교류(AC)로 이루어진다. 그러나 해저 케이블이나 아주 먼 거리에서는 직류(HVDC) 송전이 유리할 수 있다. 직류는 변환 설비가 추가로 필요하지만, 특정 조건에서는 손실과 안정성 면에서 이점을 가진다.
두 방식은 서로를 대체한다기보다 상황에 맞게 선택되며, 한 계통 안에서 공존할 수도 있다. 학습자는 어느 한쪽이 항상 우위라기보다 거리·환경·설비 조건이 선택을 결정한다는 점을 기억하면 된다.
5단계 흔한 오해
- "송전선만 있으면 배전은 필요 없다" — 송전은 간선, 배전은 최종 분배다. 전압을 수용가 수준으로 내리는 배전 단계 없이는 전기를 안전하게 쓸 수 없다.
- "전압이 높으면 항상 좋다" — 고압은 송실에는 유리하지만 절연·안전거리·설비 비용이 커진다. 등급은 거리와 수요에 맞춰 결정된다.
- "직류가 무조건 새 기술이라 더 낫다" — 직류 송전은 특정 조건에서 유리할 뿐, 모든 상황에서 우월하지 않다.
6단계 확인 방법 — 공식 자료로 검증하기
전력망 구조를 더 깊이 이해하려면 공식 기관의 설비·수급 자료를 직접 보는 것이 가장 확실하다. 한국전력공사와 전력거래소는 송전·변전 설비 현황과 계통 운영 자료를 공식 사이트에서 제공한다. 이 단원의 설명은 개념 이해를 돕기 위한 것이므로, 구체적인 선로나 수치는 반드시 일차 자료에서 확인하길 권한다.
- 한국전력공사 (kepco.co.kr) — 송전·변전 설비 현황
- 전력거래소 (kpx.or.kr) — 계통 운영 자료
